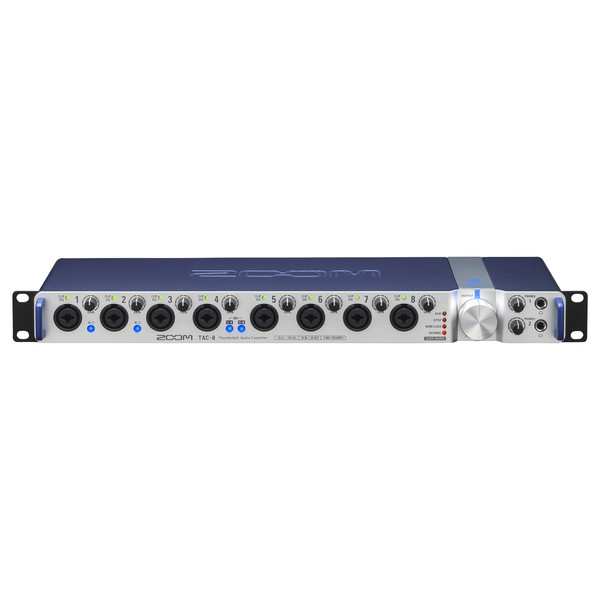

Zoom TAC-8 Thunderbolt-Audiointerface

Ausführliche Beschreibung

Analoge Ein- und Ausgänge

Der TAC-8 verfügt über eine Reihe von digitalen und analogen Ein- und Ausgangsanschlüssen, um maximale Kompatibilität und Integration für eine Vielzahl von Instrumenten und Studioeinrichtungen zu gewährleisten. Mit acht frontseitigen XLR/TRS-Eingängen können Sie hi-fidelity Audio von einer Reihe von Mikrofonen, Line-Instrumenten (Keyboards) und sogar passiven Instrumenten wie E-Gitarren und Bässen aufnehmen.

Auf der Rückseite der kompakten Einheit befinden sich zwei symmetrische TRA-Ausgangsbuchsen (links und rechts), die direkte Ausgänge für Studiomonitore und Aktivlautsprecher bereitstellen, sowie 8 symmetrische TRS-Line-Ausgänge zum Anschluss an externe Effektgeräte und Mischpulte. Zusätzlich gibt es zwei 1/4 Zoll frontseitige Stereo-Kopfhörerbuchsen mit eigener Lautstärke control für kritisches Mischen und isoliertes Abhören.

Digitale Ein- und Ausgänge

Der TAC-8 verfügt sowohl über ADAT- als auch über S/PDIF-Digitaleingänge/-ausgänge und ermöglicht die Verwendung von bis zu 10 Eingängen von externen Schnittstellen sowie 10 Ausgängen, wodurch insgesamt 18 Ein- und 20 Ausgänge über das TAC-8-Gerät bereitgestellt werden.

MIDI-Kompatibilität

Der Zoom TAC-8 verfügt auch über Hochgeschwindigkeits-MIDI-Ein- und -Ausgangsanschlüsse und kann zur Integration von Controller-Tastaturen, Software-Controllern und Synthesizern verwendet werden. Die zusätzlichen MIDI-Anschlüsse und der eingebaute Wordclock machen den TAC-8 zu einer vielseitigen Alternative zu mehreren Interfaces, da er umfassende Anschlüsse für alle Ihre Studioausrüstung direkt an Ihren digitalen Audioarbeitsplatz bietet.

Thunderbolt Verbindung

Im Gegensatz zu USB- und FireWire Verbindungen liefert die Thunderbolt Verbindung eine extrem schnelle Datenübertragung von zehn Gigabit pro Sekunde, was praktisch keine Latenzzeiten und eine stabile Verbindung ohne Computerschütteln bedeutet.

Merkmale

• 18-Eingänge / 20 Ausgänge Hochgeschwindigkeits-Audiointerface für Thunderbolt
• Aufnahme und Wiedergabe von 8 Spuren gleichzeitig
• Unterstützung für bis zu 24-Bit/192kHz High-Definition-Audio mit hoher Auflösung
• Audio-Streaming mit extrem niedriger Latenzzeit
• 8 kombinierte symmetrische XLR/TRS-Analog-Eingangsstecker, die sowohl Mikrofon- als auch Line-Level-Signale aufnehmen können.
• Hochleistungsmikrofonvorverstärker mit bis zu +60dB Verstärkung
• Hi-Z-Schalter ermöglichen den direkten Anschluss von E-Gitarre oder Bass.
• Unabhängige Verstärkungsregler und Clip-LEDs für jeden Eingang
• Umschaltbare +48V Phantomspeisung
• 10 symmetrische TRS-Ausgangsbuchsen zum Anschluss an Mixer, Verstärker, Self-Powered-Lautsprecher oder Effektgeräte
• Zwei 1/4" Kopfhörerausgänge an der Vorderseite mit dedizierten Lautstärkereglern
• Große Drehregler-Ausgangslautstärke Control
• 4 x Upsampling während der A/D- und D/A-Wandlung für reduziertes Rauschen und verbesserte Genauigkeit
• Asynchrones Übertragungssystem unabhängig vom Computerjitter
• Robustes Metallgehäuse sorgt für Fahrtüchtigkeit
• S/PDIF Ein-/Ausgang mit bis zu 24-Bit/192kHz Audioauflösung
• ADAT Optischer Ein-/Ausgang
• Word Clock Ein- und Ausgang
• Uhrquellenanzeige
• MIDI Ein- und Ausgang
• Rack-montierbar (1U Platz)
• Funktioniert mit allen mit Thunderbolt ausgestatteten Macintosh-Computern unter OS X 10.8.5 oder höher.
• Beinhaltet Steinberg Cubase LE Software-Download

Technische Daten

Analogeingänge (1-8)

• Verbindungen: 8 x XLR/TRS Kombi-Buchsen
• Eingangsverstärkung: 0 bis 60 dB (1dB Schritte)
• Eingangsimpedanz: 5 kOhm / 1 MOhm (Hi-Z On)
• XLR-Eingangspegel (max.): +13 dBu
• TRS Eingangspegel (Max.): +21 dBu
• Phantomspeisung: +48V

Analoge Ausgänge

• Anschlüsse des Master-Ausgangs: 2 x 1/4" TRS Telefonbuchse (symmetrisch)
• Master-Ausgangspegel (Max.): +14 dBu
• Master-Ausgangsimpedanz: 150 Ohm
• Anschlüsse am Kopfhörerausgang: 2 x 1/4" Stereo-Klinkenstecker für das Telefon
• Kopfhörer-Ausgangspegel (max.): +10 dBu
• Kopfhörerausgang Impedanz: 33 Ohm

Digitaler Ein-/Ausgang

• ADAT Optisch: 8 In/Out @ 44,1 kHz / 48 kHz, 4 In/Out @ 88,2 kHz / 96 kHz, 2 In/Out @ 176,4 kHz / 192 kHz
• S/PDIF-Anschluss: RCA (Koaxial)
• S/PDIF Abtastfrequenzen: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
• Word Clock: BNC
• Word Clock Sampling Frequenzen: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
• Wordclock Ausgangsimpedanz: 75 Ohm

Aufnahme von Kanälen / Wiedergabekanäle

• 44,1 kHz und 48 kHz Abtastung: 18 x Aufnahme / 20 x Wiedergabe
• 88,2 kHz und 96 kHz Abtastung: 14 x Aufnahme / 16 x Wiedergabe
• 176,4 kHz und 192 kHx Abtastung: 12 x Aufnahme / 14 x Wiedergabe

Allgemeines

• Frequenzbereich (44,1 kHz): 20 Hz - 20 kHz
• Frequenzbereich (96 kHz): 20 Hz - 40 kHz
• Frequenzbereich (192 kHz): 20 Hz - 60 kHz
• Eingangswandlerrauschen (EIN): 125 dB @ 60 dB
• Dynamikbereich (A/D): 120 dB typisch
• Dynamikbereich (D/A): 120 dB typisch
• Abtastfrequenzen: 192 kHz, 176,4 kHz, 96 kHz, 88,2 kHz, 48 kHz, 44,1 kHz.
• Bittiefe: 24-Bit
• Schnittstelle: Blitzschlag
• MIDI: In / Out (5-Pin DIN-Buchsen)
• Stromversorgung: DC 12V AC Adapter
• Höhe: 46 mm
• Breite: 482,6 mm
• Tiefe: 157,7 mm
• Gewicht: 2,01 Kg
• Enthält: Netzteil, Bedienungsanleitung, Steinberg Cubase LE Software Download

Systemanforderungen

• Typ: Mac
• Betriebssystem: OS X 10.8.5 oder höher
• Verbindungen: 1 x Blitzschlag
